Elektrisch rolgordijn bedienen met Domoticz via RFXCom
Enige tijd geleden had ik al een elektrisch rolgordijn met afstandsbediening aangeschaft en dat beviel me prima. Nadat ik ook in het bezit was gekomen van een RFXCom was een nieuw plan geboren: het elektrisch rolgordijn geheel automatisch bedienen met Domoticz. Allereerst was het van belang om te achterhalen wat voor een motor er in het elektrisch rolgordijn zit. Bij mij bleek dat een DM25LE van Dooya te zijn (met een DC1600 afstandsbediening). Deze motor is voorzien van een lithium accu, wat als voordeel heeft dat het elektrisch rolgordijn maar eens in de 3-4 maanden aangesloten hoeft te worden op het netstroom.
Benodigdheden
Elektrisch rolgordijn koppelen

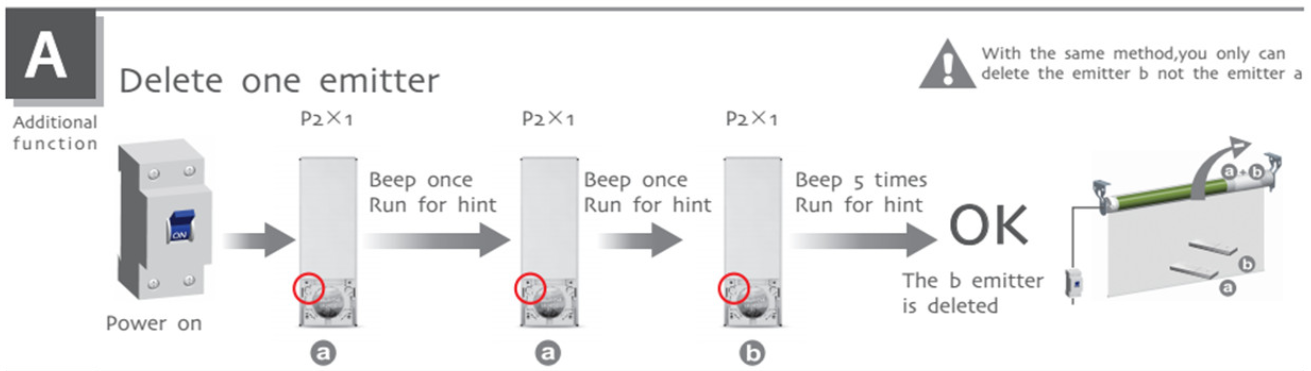

Uiteraard moet het elektrisch gordijn gekoppeld worden aan Domoticz. In feite ga je dus een extra afstandsbediening registreren. Op de eerste afbeelding hieronder zie je hoe je een eerste afstandsbieding kunt aanmelden. Indien je al een reeds werkend rolgordijn hebt kun je deze stap overslaan.

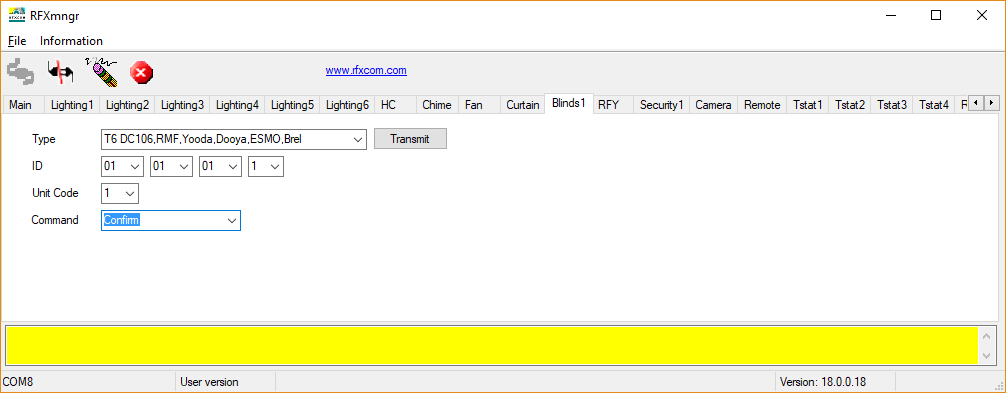

Een extra afstandbediening toevoegen aan een DM25LE motor van Dooya is erg eenvoudig. Als voorbereiding sluiten we de RFXCom op een PC aan en starten het programma RFXmngr op. Zorg dat je verbinding hebt en ga naar tabblad Blinds1. Neem de instellingen van onderstaande afbeelding over, maar druk nog niet (!) op Transmit. Dit zijn alleen de voorbereidingen, aangezien we onderstaande stappen in een beperkt aantal seconden moeten uitvoeren.
Pak je werkende afstandsbediening en druk op P2 aan de achterkant waar de batterij zit. Nadat je een piep hebt gehoord herhaal je dit nog een keer. Na de tweede piep klik je in RFXmngr op Transmit. Het elektrisch rolgordijn is nu gekoppeld aan Domoticz via RFXCom.
Schakelaar in Domoticz
De volgende stap is om een schakelaar in Domoticz te maken, zodat het elektrisch rolgordijn bediend kan worden. Bij Hardware kies je voor de RFXCom, bedenk zelf een naam, klik Blinds aan bij Switch Type en kies het Type wat van toepassing is op je rolgordijn. Om erachter te komen welk type je moet gebruiken kun je het beste de leverancier vragen of op internet zoeken, zo ben ik er ook achter gekomen. Bij ID en Unit Code neem je dezelfde waarden als je in RFXmngr gebruikt hebt. Tot slot klik je op Add Device om de schakelaar toe te voegen.
Automatisch open en dicht
Om het elektrisch rolgordijn automatisch open en dicht te laten gaan moeten we een zogenaamde Gebeurtenis in Domoticz aanmaken. Dit kan eenvoudig via Blocky: Instellingen -> Meer opties -> Gebeurtenissen. Ik heb onderstaand blok aangemaakt. Het elektrisch rolgordijn gaat nu automatisch open en dicht:
- Open om 07.50 uur indien het een werkdag is en de zon reeds opgekomen is. Als de zon nog niet opgekomen is gaat het rolgordijn open bij zonsopkomst. In het weekend gaat het elektrisch rolgordijn om 09.30 uur open.
- Dicht op iedere dag van de week, zodra het donker is. Voor ‘Het is donker’ heb ik een dummy schakelaar aangemaakt. Deze schakelaar staat op aan een half uur voor zonsondergang en gaat uit een half uur na zonsopkomst.
In eerste instantie had ik de voorwaarde “Stop after 1,7 seconds” er niet bij staan. Het rolgordijn ging toen helemaal omhoog, iets wat ik niet wil. Door deze voorwaarde toe te voegen gaat het rolgordijn maar een stukje open. Uiteraard is het aantal seconden afhankelijk van de snelheid van de motor in het elektrisch rolgordijn en moet je dit zelf even finetunen. Let er op dat Off omhoog is en On omlaag is!
Update 20-09-2019: Het blockly is enige tijd geleden vervangen door een LUA-script:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 |
commandArray = {} -- Get System Time/Date time = os.date("*t") weekday = os.date("%A") minutes = time.min + time.hour * 60 function timebetween(s,e) timenow = os.date("*t") year = timenow.year month = timenow.month day = timenow.day s = s .. ":00" -- add seconds in case only hh:mm is supplied e = e .. ":00" shour = string.sub(s, 1, 2) sminutes = string.sub(s, 4, 5) sseconds = string.sub(s, 7, 8) ehour = string.sub(e, 1, 2) eminutes = string.sub(e, 4, 5) eseconds = string.sub(e, 7, 8) t1 = os.time() t2 = os.time{year=year, month=month, day=day, hour=shour, min=sminutes, sec=sseconds} t3 = os.time{year=year, month=month, day=day, hour=ehour, min=eminutes, sec=eseconds} sdifference = os.difftime (t1, t2) edifference = os.difftime (t1, t3) isbetween = false if sdifference >= 0 and edifference <= 0 then isbetween = true end print(" s:" .. s .. " e:" .. e .. " sdifference:" .. sdifference.. " edifference:" .. edifference) return isbetween end if otherdevices['Rolgordijn']=='Closed' and weekday ~= 'Sunday' and weekday ~= 'Saturday' and otherdevices['Aanwezigheid']~='Vakantie' then if (time.hour == 7 and time.min == 49 and otherdevices['Donker buiten']=='Off') or (otherdevices['Donker buiten']=='Off' and timebetween("07:50:05","09:00:00")) then commandArray[1]={['Rolgordijn']='Off'} commandArray[2]={['Rolgordijn']='Stop AFTER 1.7'} commandArray[3]={['SendNotification']='#Rolgordijn in dagstand gezet op werkdag#0#pushover#'} end elseif (weekday == 'Sunday' or weekday == 'Saturday') and time.hour == 9 and time.min == 30 and otherdevices['Rolgordijn']=='Closed' and otherdevices['Aanwezigheid']~='Vakantie' then commandArray[1]={['Rolgordijn']='Off'} commandArray[2]={['Rolgordijn']='Stop AFTER 1.7'} commandArray[3]={['SendNotification']='#Rolgordijn in dagstand gezet op weekenddag#0#pushover#'} elseif time.hour > 14 and otherdevices['Donker buiten']=='On' and otherdevices['Rolgordijn']~='Closed' and otherdevices['Aanwezigheid']~='Vakantie' then commandArray[1]={['Rolgordijn']='On'} commandArray[2]={['SendNotification']='#Rolgordijn in nachtstand gezet#0#pushover#'} end return commandArray |
En dit is het uiteindelijke resultaat (kleur klopt niet helemaal, in werkelijkheid is het rolgordijn veel lichter van kleur):
Uiteraard kun je bovenstaande stappen niet alleen gebruiken voor een elektrisch rolgordijn, maar ook voor bijvoorbeeld rolluiken of zonnewering.
Instellingen Dooya DM25LE motor / DC1600 afstandsbediening
Tot slot onderstaand nog wat uitleg m.b.t. de DM25LE motor. Je kunt een hoogte-positie, laagte-positie en een half-open positie instellen. De het elektrisch rolgordijn half-open te zetten moet je de stop-knop van je afstandsbediening ingedrukt houden. Helaas werkt deze functie niet in Domoticz.
